Opis proizvoda
Specifikacije proizvoda
| Standardi | ASTM A249 / ASME SA249 |
| Vrste čelika | TP201 TP202 TPXM-19 TPXM-29 TP304 TP304L TP304H TP304N TP304LN TP305 TP309S TP309H TP309Cb TP309HCb TP310 TP310S TP310H TP310Cb TP310HCb TP316 TP316L TP316H TP316N TP316LN TP317 TP317L TP321 TP321H TP347 TP347H TP348 TP348H TPXM-15 |
| Ekvivalentni standardi | EN 1.4301 / 1.4307 / 1.4404, DIN X5CrNi18-10, JIS SUS304 / SUS316L |
| Vanjski promjer (OD) | 6 mm – 219 mm |
| Debljina stijenke (WT) | 0,5 mm – 25 mm |
| Duljina | 6 m, ili prilagođeno |
| Površinska obrada | Svijetlo žareno |
| Proizvodni proces | Cold Drawn / Cold Rolle |
| Stanje | Otopina žarena + BA |
SA 249 TP304 TP316L bešavna cijev od nehrđajućeg čelika podvrgava se tretmanu svijetlog žarenja, što rezultira unutarnjom i vanjskom površinskom hrapavošću od Ra manje od ili jednako 0,8 μm. Ovo ispunjava sveobuhvatne zahtjeve za CIP (Clean{5}}in-Place) i SIP (Sterilize-in-Place) procese, čime se eliminira rizik od kontaminacije farmaceutskih tekućina.
Materijal TP304 nudi otpornost na koroziju od neutralnih medija, svježe vode i čistog zraka, zadovoljavajući osnovne zahtjeve za-korozivnost za standardne čiste sustave cjevovoda i ne predstavljajući rizik od stvaranja hrđe ili nakupljanja kamenca.
Materijal TP316L ima ekvivalentni broj otpornosti na piting (PREN) veći ili jednak 25, što mu omogućuje da izdrži koroziju uzrokovanu farmaceutskom vodom za injekcije (WFI), čistom parom, farmaceutskim tekućinama koje-sadrže klor i kiselim ili alkalnim otopinama za čišćenje. Nadalje, s udjelom ugljika manjim od ili jednakim 0,03%, učinkovito sprječava interkristalnu koroziju-rizik povezan s-sterilizacijom na visokim temperaturama i postupcima zavarivanja. Ovo omogućuje materijalu da opetovano izdrži SIP cikluse sterilizacije na temperaturama u rasponu od 121 stupanj do 135 stupnjeva, pokazujući superiornu stabilnost materijala u usporedbi s TP304.
Prilagođene usluge
- TORICH nudi prilagođenu proizvodnju za ne-standardne vanjske promjere, debljine stijenki i fiksne duljine, zadovoljavajući različite zahtjeve malih-preciznih cijevi i velikih-glavnih transportnih cjevovoda.
- Naše cijevi se isporučuju s BA (Bright Annealed) površinskom obradom; također nudimo opciju elektropolirane površine, koja može postići hrapavost unutarnje stijenke od Ra manje od ili jednako 0,4 μm. To ga čini idealnim za sustave cjevovoda visoke -čistoće koji se koriste u aplikacijama kao što je voda za injekcije (WFI), biofarmaceutika i proizvodnja cjepiva.
- Pružamo usluge preciznog rezanja i skošenja pod kutom od 30 stupnjeva /45 stupnjeva, koje se izvode u potpuno-okruženju obrade bez prašine kako bismo osigurali potpunu usklađenost s GMP standardima čiste gradnje.
Kemijski sastav
| Element | Ugljik | Mangan | Silicij | Fosfor | Sumpor | Krom | nikal | Molibden | Titanij | Ferum |
| TP304 | Manje ili jednako 0,08 | Manje od ili jednako 2,0 | Manje ili jednako 0,75 | Manje od ili jednako 0,045 | Manje ili jednako 0,030 | 18.0–20.0 | 8.0–11.0 | – | – | Ravnoteža |
| TP316L | Manje od ili jednako 0,035 | Manje od ili jednako 2,0 | Manje ili jednako 0,75 | Manje od ili jednako 0,045 | Manje ili jednako 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 | – | Ravnoteža |
| TP348H | Manje ili jednako 0,08 | Manje od ili jednako 2,0 | Manje ili jednako 0,75 | Manje od ili jednako 0,045 | Manje ili jednako 0,030 | 18.0–20.0 | 9.0–13.0 | – | Veći ili jednak 5×C–0,70 | Ravnoteža |
| TPXM-15 | 0.10–0.20 | Manje od ili jednako 2,0 | Manje od ili jednako 1,0 | Manje od ili jednako 0,045 | Manje ili jednako 0,030 | 15.0–18.0 | 12.0–15.0 | 2.0–3.0 | – | Ravnoteža |
Mehanička svojstva
| Vlasništvo | Vlačna čvrstoća (MPa) | Granica razvlačenja 0,2% (MPa) | Istezanje (%) | Tvrdoća (HB) |
| TP304 | Veći ili jednak 515 | Veći ili jednak 205 | Veći ili jednak 40 | Manje ili jednako 217 |
| TP316L | Veći ili jednak 485 | Veći ili jednak 170 | Veći ili jednak 40 | Manje ili jednako 217 |
| TP348H | Veći ili jednak 515 | Veći ili jednak 205 | Veći ili jednak 35 | Manje od ili jednako 230 |
| TPXM-15 | Veći ili jednak 550 | Veći ili jednak 250 | Veći ili jednak 30 | Manje od ili jednako 240 |
Moguće alternativne ocjene
- Za konvencionalne sustave cjevovoda za pročišćenu vodu i čisti plin koji zahtijevaju malo veću stabilnost zavarivanja, TP304L-nisko-ugljična verzija TP304-može se koristiti.
- Za farmaceutske cjevovode koji uključuju visoko korozivne tvari, 904L je prikladan izbor; nudi izvrsnu otpornost na jake kiseline i visoke koncentracije kloridnih iona, iako podrazumijeva višu cijenu.
Područja primjene
ASTM A249 TP304 / TP316L bešavne cijevi od nehrđajućeg čelika prikladne su za sljedeće primjene:
Bešavne cijevi TP304 BA koriste se za opću pročišćenu vodu, čisti komprimirani zrak, neutralne procesne medije, sustave cjevovoda u kopnenim farmaceutskim postrojenjima i slične primjene.
Bešavne cijevi TP316L BA koriste se za vodu za injekcije (WFI), čistu paru, CIP/SIP sustave, farmaceutske otopine-koje sadrže klor, biofarmaceutike/cjepiva, sustave cjevovoda u obalnim farmaceutskim postrojenjima i slične primjene.

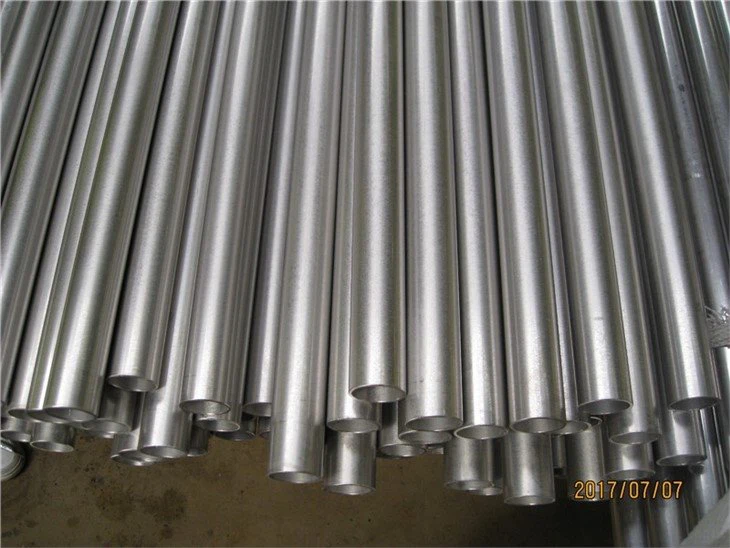

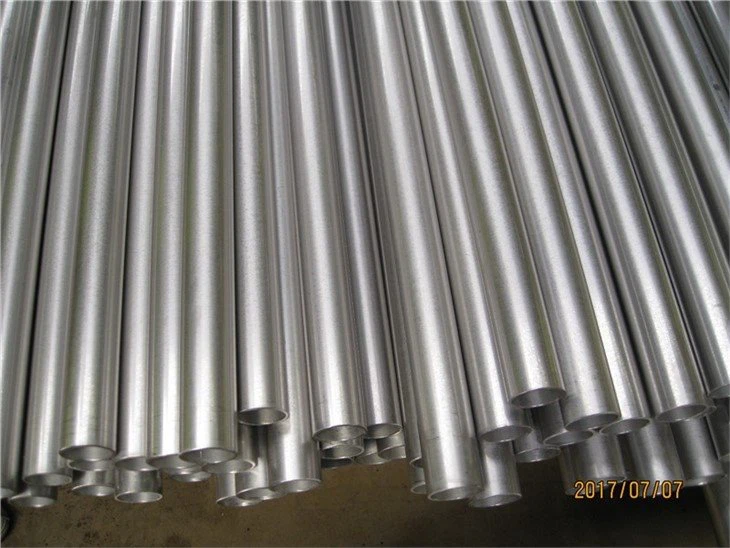

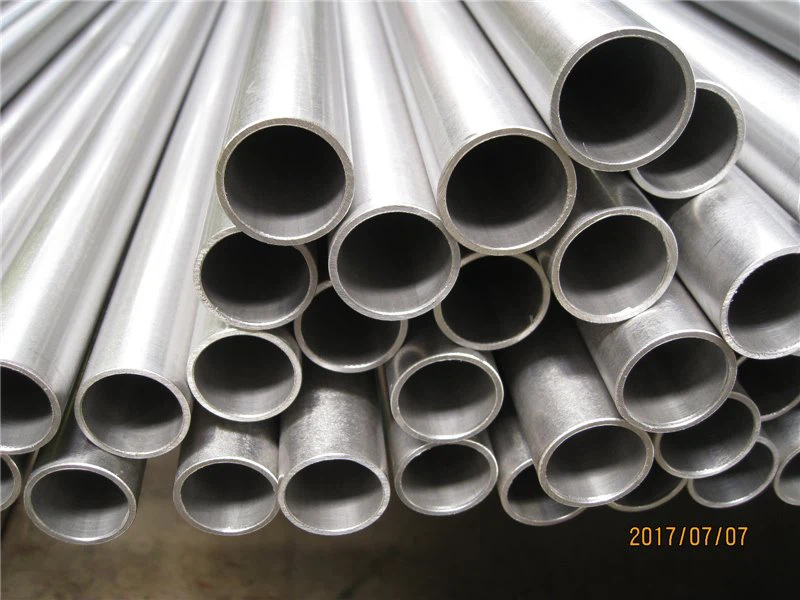

Prikaz proizvoda
Oprema za testiranje
Tvornička oprema
Oprema za kiseljenje
Paket proizvoda
Cijev se podvrgava odmašćivanju i ultrazvučnom čišćenju, a njezini su krajevi zapečaćeni plastičnim čepovima i dvo-slojnim PE pakiranjem kako bi se osiguralo da ostane bez kontaminacije tijekom skladištenja i transporta.
FAQ
P: Zašto farmaceutska industrija daje prednost BA (Bright Annealed) cijevima u odnosu na standardne kisele cijevi?
O: BA cijevi imaju zrcalno-završnu unutarnju površinu koja je bez kamenca i kiselih-ostataka kiseljenja (Ra manji od ili jednak 0,8 μm); ova završna obrada učinkovito sprječava stvaranje biofilma i omogućuje ponovnu sterilizaciju. Nasuprot tome, dekapirane cijevi imaju nižu kvalitetu završne obrade površine, zbog čega su sklone skupljanju kontaminanata i ne mogu zadovoljiti stroge zahtjeve čistoće i sukladnosti farmaceutskog sektora.
P: Je li cijev u skladu sa zahtjevima FDA i cGMP certifikata?
O: Apsolutno. Možemo pružiti potvrde o materijalima, izvješća o ispitivanju i izjave o sukladnosti te u potpunosti podržavamo farmaceutske tvrtke tijekom GMP inspekcija pogona i revizija trećih-strana.
P: Može li BA površina izdržati sterilizaciju parom na-visokoj temperaturi?
O: Da. Materijal-stabiliziran kroz vakuumsko žarenje-pokazuje iznimnu stabilnost i može izdržati ponovljene cikluse sterilizacije parom na temperaturama u rasponu od 121 do 135 stupnjeva bez deformacije, oksidacije ili pogoršanja performansi.
